LiFePO4 (Lityum Demir Fosfat) piller; güvenlik, uzun çevrim ömrü ve kararlı çalışma karakteri nedeniyle güneş enerji depolama sistemlerinden karavan uygulamalarına, denizcilikten endüstriyel UPS çözümlerine kadar çok geniş bir alanda tercih ediliyor. Ancak LiFePO4 kimyası “sağlam” olsa bile, çok hücreli bir batarya paketini güvenli ve verimli şekilde çalıştırmak için tek başına yeterli değildir. İşte bu noktada devreye BMS (Battery Management System – Batarya Yönetim Sistemi) girer.
Bu yazıda “LiFePO4 BMS nedir?” sorusunu en temelden başlayarak; hücre dengeleme (balancing), koruma fonksiyonları, haberleşme (CAN/RS485/UART/Bluetooth), doğru BMS seçimi, tipik eşik değerler ve pratik ipuçlarıyla birlikte, son kullanıcıların da anlayacağı şekilde detaylandıracağız.
Güvenlik notu: Batarya sistemleri yüksek akım ve ciddi enerji içerir. Yanlış kablolama/yanlış eşik ayarı yangın, ekipman hasarı ve yaralanmaya yol açabilir. Kurulum ve devreye alma aşamasında üretici dokümanları takip edilmeli, mümkünse uzman desteği alınmalıdır.

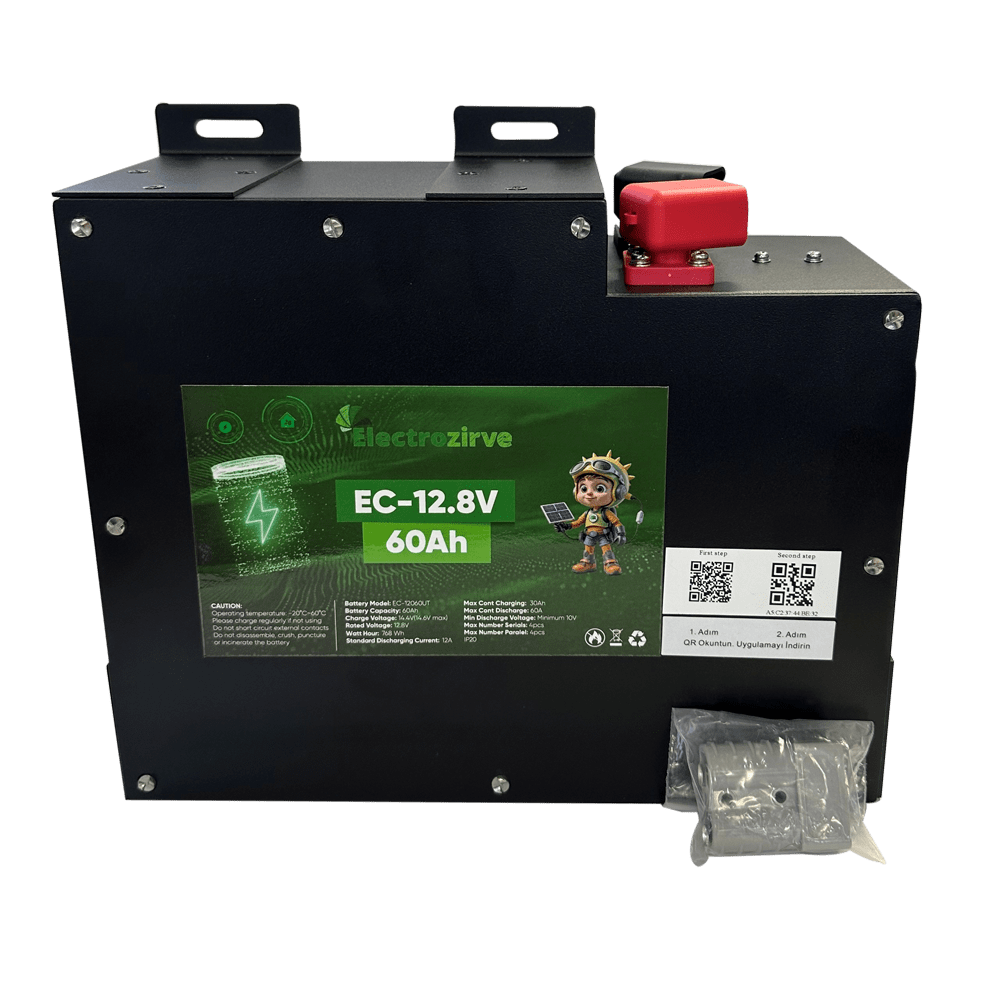

LiFePO4 Akülerimizi Hemen İnceleyin
BMS Nedir? LiFePO4 Bataryada Neden Şarttır?
BMS, bir batarya paketindeki hücreleri izleyen, bataryayı güvenli sınırlar içinde tutan ve çoğu zaman sistemle iletişim kurarak kontrol/raporlama sağlayan elektronik kontrol sistemidir.
LiFePO4 paketler genellikle seri bağlanmış hücrelerden oluşur (ör. 4S, 8S, 16S). Seri bağlandığında:
- Her hücrenin kapasitesi, iç direnci, yaşlanması ve sıcaklığı küçük farklar gösterir.
- Zamanla bazı hücreler diğerlerine göre daha hızlı dolar veya daha hızlı boşalır.
- “En zayıf halka” tüm paketin performansını belirler.
BMS’nin temel hedefleri:
- Güvenlik: Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre, aşırı sıcaklık gibi riskleri önlemek
- Performans: Hücreleri dengede tutarak kullanılabilir kapasiteyi artırmak
- Ömür: Hücreleri zorlamadan çalıştırarak çevrim ömrünü uzatmak
- İzleme ve kontrol: Gerilim, akım, sıcaklık, SOC (doluluk) gibi verileri raporlamak; gerektiğinde şarj cihazı/inverter ile koordineli çalışmak
LiFePO4 Kimyası Kısa Özet: BMS Tasarımını Neden Etkiler?
LiFePO4 hücreler genellikle:
- Nominal: ~3.2 V
- Tam dolu: ~3.65 V (tipik üst sınır)
- Boş: uygulamaya göre ~2.5–2.8 V altına inilmesi önerilmez
LiFePO4’ün önemli bir özelliği deşarj eğrisinin uzun süre “düz” kalmasıdır. Yani 20% ile 80% SOC arasında gerilim çok az değişebilir. Bu da:
- Sadece voltaja bakarak “doluluk” tahmini yapmayı zorlaştırır.
- Coulomb sayımı (akım entegre ederek SOC hesaplama) gibi yöntemleri değerli kılar.
- Dengelemenin özellikle şarjın son kısmında kritik hale gelmesine neden olur.
LiFePO4 BMS Ne İşe Yarar? Temel Fonksiyonlar
Bir LiFePO4 BMS’nin “olmazsa olmaz” yetenekleri genellikle şunlardır:
1) Hücre gerilimi izleme (Cell Voltage Monitoring)
BMS her hücrenin voltajını ayrı ayrı ölçer. Bu sayede:
- Aşırı şarj olacak hücreyi tespit eder.
- Aşırı deşarja giden hücreyi tespit eder.
- Hücreler arası dengesizliği (delta V) görür.
2) Paket akımı izleme (Current Sensing)
BMS çoğu zaman bir şönt direnç veya Hall sensörü ile akımı ölçer. Akım bilgisi:
- Aşırı akım/kısa devre korumaları için
- SOC hesaplaması için
- Şarj/deşarj sınırlarını yönetmek için kullanılır
3) Sıcaklık izleme (Temperature Sensing)
NTC sensörlerle:
- Hücre sıcaklığı
- BMS/MOSFET sıcaklığı
- (bazı sistemlerde) ortam sıcaklığı izlenebilir
Sıcaklık kontrolü; özellikle şarj sırasında hayati önem taşır. LiFePO4’te çok düşük sıcaklıkta şarj riskli olabilir (lityum kaplanması vb.).
4) Korumalar (Protection)
BMS limit aşımlarında devreyi keser veya sistemle haberleşerek şarj/deşarjı sınırlar.
5) Hücre dengeleme (Balancing)
Hücrelerin SOC seviyelerini birbirine yaklaştırır. Böylece:
- Paketin kapasitesi “en zayıf hücre” tarafından erken kısıtlanmaz
- Uzun vadede hücre yaşlanması daha dengeli olur
6) Haberleşme (Communication)
Gelişmiş BMS’ler inverter/şarj cihazı/EMS ile konuşarak:
- Şarj akımını düşürme
- Şarj voltajını sınırlama
- Alarm ve durum bilgisi paylaşma
- Uzaktan izleme ve loglama
yapabilir.
Hücre Dengeleme (Balancing) Nedir? Neden Önemli?
Hücreler neden dengesizleşir?
- Üretim toleransları (kapasite ve iç direnç farkları)
- Montaj ve bağlantı dirençleri
- Sıcaklık farkları
- Hücre yaşlanma farkları
- Paketin sık sık tam doluma çıkmaması (özellikle “üst dengeleme” kullanan sistemlerde)
Dengesizlik olduğunda ne olur?
- Şarjda: Bir hücre erken 3.65 V seviyesine gelir → BMS şarjı keser → paket tam dolamaz
- Deşarjda: Bir hücre erken alt sınıra düşer → BMS deşarjı keser → kapasitenin bir kısmı kullanılamaz
- Aşırı dengesizlikte: Hücrelerden biri aşırı zorlanır → ömür kısalır, risk artar
Balancing Türleri: Pasif ve Aktif Dengeleme
Pasif dengeleme (Passive Balancing)
En yaygın yöntemdir. BMS, yüksek voltajlı hücrelerde küçük bir akımı ısı olarak harcayarak hücreyi “yavaşlatır”.
- Artıları:
- Daha ucuz ve basit
- Birçok kullanımda yeterli
- Eksileri:
- Dengeleme akımı genelde düşüktür (ör. 30–200 mA, bazı modellerde 0.5–1A)
- Büyük kapasiteli paketlerde dengeleme uzun sürebilir
- Enerji ısıya dönüşür
Kimin için mantıklı?
- 4S–16S gibi tipik LiFePO4 paketlerde
- Hücreleri başlangıçta iyi eşleştirilmiş sistemlerde
- Çok sık tam doluma çıkan ve düzenli dengeleme yapan kullanımda
Aktif dengeleme (Active Balancing)
Enerjiyi “yüksek hücreden düşük hücreye” transfer eder. Isı kaybı daha az, verim daha yüksek olabilir.
- Artıları:
- Büyük kapasitelerde daha hızlı ve verimli dengeleme
- Dengesizlik büyükse daha etkili
- Eksileri:
- Daha pahalı ve karmaşık
- Tasarım/kalite farkları performansı çok etkiler
Kimin için mantıklı?
- Büyük Ah değerleri (ör. 200Ah, 300Ah+)
- Sık kısmi şarj-deşarj yapan sistemler
- Uzun seri diziler (ör. 16S, 24S) ve yüksek enerji depolama projeleri
LiFePO4 BMS Korumaları: Hangi Riskleri Önler?
Aşağıdaki korumalar, LiFePO4 paketlerde en sık aranan başlıklardır.
Aşırı şarj koruması (Overvoltage Protection)
- Hücre voltajı belirli bir eşiği aşarsa BMS şarjı keser.
- Amaç: Hücreyi 3.65V üzeri zorlamamak (kısa süreli toleranslar üreticiye göre değişebilir).
Aşırı deşarj koruması (Undervoltage Protection)
- Hücre voltajı alt eşiğin altına düşerse BMS deşarjı keser.
- Amaç: Hücreyi aşırı boşaltıp kalıcı hasar riskini azaltmak.
Aşırı akım koruması (Overcurrent Protection)
- Deşarj veya şarj akımı belirli bir süre/limit aşarsa MOSFET’leri kapatır.
- Limitler genellikle “sürekli” ve “tepe (peak)” olarak ikiye ayrılır.
Kısa devre koruması (Short Circuit Protection)
- Çok kısa sürede çok yüksek akım algılanırsa hızlı kesme yapılır.
- Bu korumanın tepki süresi ve doğru kablo/sigorta seçimi birlikte düşünülmelidir.
Aşırı sıcaklık koruması (Overtemperature)
- Hücre veya BMS sıcaklığı yüksekse şarj/deşarj durdurulur ya da sınırlandırılır.
Düşük sıcaklıkta şarj koruması (Low-temp Charge Cutoff)
- LiFePO4 hücrelerin düşük sıcaklıkta şarjı riskli olabilir.
- İyi bir BMS, belirli bir sıcaklığın altında şarja izin vermez (veya çok kısıtlar).
Dengesizlik (Cell Imbalance) uyarıları
- Hücreler arası fark belirli bir seviyenin üzerine çıkarsa alarm üretir.
- Bazı BMS’ler bu durumda akımı düşürmeyi veya sistemi durdurmayı seçebilir.
LiFePO4 BMS Haberleşme (CAN, RS485, UART, Bluetooth) Ne Sağlar?
BMS sadece “kesici” değil, aynı zamanda sistemin beyni olabilir. Haberleşme özellikleri şu avantajları getirir:
1) Şarj cihazı ve inverter ile koordinasyon
Özellikle 48V (16S) sistemlerde BMS-inverter uyumu kritik olabilir. Haberleşmeli BMS şunları iletebilir:
- Maksimum şarj voltajı / akımı
- Maksimum deşarj akımı
- Sıcaklık limitleri nedeniyle derating (akım düşürme)
- Alarm durumları (OVP/UVP/OTP vb.)
2) Uzaktan izleme ve kayıt (telemetri)
- Hücre voltajları
- Paket voltajı ve akımı
- SOC/SOH
- Sıcaklıklar
- Olay kayıtları (fault log)
Bu veriler bakım planlamasında ve arıza teşhisinde çok değerlidir.
3) Yaygın arayüzler
- UART: Basit ve yaygın, genelde yakın mesafe ve servis amaçlı
- RS485: Endüstriyelde sağlam, uzun mesafe, Modbus gibi protokollerle sık kullanılır
- CAN bus: Otomotiv/enerji sistemlerinde çok yaygın; inverter entegrasyonlarında sık tercih edilir
- Bluetooth: Son kullanıcı mobil uygulamasıyla izleme/ayar için pratik (güvenlik ve erişim kontrolü önemli)
Not: “CAN var” demek tek başına yetmez. Önemli olan hangi CAN protokolünü desteklediği (ör. belirli inverter markalarıyla uyumluluk) ve doğru konfigürasyondur.
LiFePO4 BMS Tablosu (Özellik Karşılaştırma)
Aşağıdaki tablo, BMS seçerken kullanıcıların kafasını en çok karıştıran başlıkları sadeleştirir.
| Özellik | Basit BMS (Koruma odaklı) | Haberleşmeli BMS | Aktif Dengelemeli BMS |
|---|---|---|---|
| Hücre voltaj izleme | Var | Var | Var |
| Pasif dengeleme | Genelde var (düşük akım) | Var | Bazılarında var/opsiyon |
| Aktif dengeleme | Yok | Genelde yok | Var |
| Aşırı akım / kısa devre koruması | Var | Var | Var |
| Düşük sıcaklıkta şarj engeli | Modeline göre | Genelde var | Genelde var |
| SOC hesaplama (coulomb counting) | Bazen basit | Genelde daha iyi | Genelde daha iyi |
| CAN / RS485 | Yok | Var | Sıklıkla var |
| Bluetooth / Mobil uygulama | Bazen | Sık | Sık |
| Inverter entegrasyonu | Zor / yok | Kolay (uyumluluk şart) | Kolay (uyumluluk şart) |
| Fiyat | Düşük | Orta-Yüksek | Yüksek |
| Hedef kullanım | Basit paketler | Solar/UPS/izleme isteyenler | Büyük kapasiteler/uzun seri diziler |
Tipik LiFePO4 Eşik Değerleri (Genel Referans)
Aşağıdaki değerler “genel” aralıklardır. Kesin değerler hücre üreticisine, kapasiteye, C oranına, sıcaklığa ve sistem tasarımına göre değişebilir.
| Parametre | Tipik Aralık | Not |
|---|---|---|
| Hücre üst sınır (OVP) | 3.55 – 3.65 V | Daha düşük üst sınır ömrü artırabilir |
| Hücre alt sınır (UVP) | 2.50 – 2.90 V | Uygulamaya göre 2.8V civarı tercih edilebilir |
| Dengeleme başlama voltajı | 3.40 – 3.50 V | BMS’e göre değişir |
| Dengeleme akımı (pasif) | 30 – 200 mA (bazı modeller 0.5–1A) | Ah büyüdükçe düşük kalabilir |
| Şarj sıcaklık alt limiti | 0°C civarı (bazı tasarımlar +5°C) | Soğukta şarj riskli olabilir |
| Deşarj sıcaklık alt limiti | -20°C … 0°C | Hücreye bağlı |
| Şarj sıcaklık üst limiti | 45°C – 55°C | Hücre datasheet’i esas alınmalı |
| Deşarj sıcaklık üst limiti | 55°C – 65°C | Tasarıma bağlı |
LiFePO4 BMS ile SOC (Doluluk) Nasıl Hesaplanır?
Birçok kullanıcı “Voltaja bakıyorum, niye % doğru göstermiyor?” diye sorar. LiFePO4’te voltaj uzun süre benzer kaldığı için SOC tahmini zorlaşır.
BMS’ler genellikle şu yöntemleri kullanır:
- Coulomb counting: Akımı zamanla entegre ederek giren/çıkan kapasiteyi hesaplar
- OCV (açık devre voltajı) düzeltmesi: Uzun süre dinlenmiş bataryada voltaja göre kalibrasyon
- Model tabanlı yaklaşım: Bazı gelişmiş sistemlerde daha karmaşık algoritmalar
SOC’nin doğru olması için:
- Şönt kalibrasyonu
- Zaman zaman tam doluma yakın kalibrasyon
- Doğru kapasite (Ah) ayarı
gibi noktalar önemlidir.
